Erdungskabel Querschnitt berechnen: So findest du den richtigen Wert
Ein zu dünn dimensioniertes Erdungskabel ist mehr als nur ein Formfehler – im Fehlerfall kann es überhitzen, den Schutzleiter unwirksam machen oder sogar zur Brandgefahr werden. Wer beim Hausanschluss, an der PV-Anlage oder im Verteilerkasten selbst Hand anlegt, sollte den passenden Querschnitt daher nicht schätzen, sondern nach den geltenden Normen berechnen. Dieser Artikel zeigt dir, worauf es ankommt.
Warum der Querschnitt beim Erdungskabel so wichtig ist
Das Erdungskabel (auch Erder- oder Potentialausgleichsleiter genannt) hat die Aufgabe, im Fehlerfall große Ströme sicher gegen Erde abzuleiten. Ist der Querschnitt zu klein gewählt, kann das Kabel:
- sich im Kurzschlussfall stark erwärmen,
- vorzeitig altern oder schmelzen,
- die geforderte Abschaltzeit der vorgeschalteten Sicherung nicht mehr gewährleisten.
Die Dimensionierung ist deshalb in Deutschland verbindlich in der VDE 0100-540 geregelt, die den Zusammenhang zwischen dem Querschnitt der Außenleiter (Phasenleiter) und dem notwendigen Schutzleiter- bzw. Erdungsquerschnitt festlegt.
Die Faustregel nach VDE 0100-540
Die Norm orientiert sich am Querschnitt des zugehörigen Außenleiters (Phasenleiters). Als grobe Faustregel gilt:
| Querschnitt Außenleiter (mm²) | Mindestquerschnitt Schutz-/Erdungsleiter (mm²) |
|---|---|
| bis 16 mm² | gleich groß wie Außenleiter |
| 16 – 35 mm² | 16 mm² |
| über 35 mm² | halber Querschnitt des Außenleiters |
Beispiel: Bei einem Außenleiterquerschnitt von 10 mm² muss auch der Schutzleiter mindestens 10 mm² betragen. Bei 50 mm² Außenleiter genügt dagegen ein Schutzleiter mit 25 mm².
Wichtig: Das ist die Mindestanforderung nach Norm. In der Praxis wird häufig aus Gründen der mechanischen Stabilität oder Zukunftssicherheit ein größerer Querschnitt gewählt.
Typische Anwendungsfälle in der Praxis

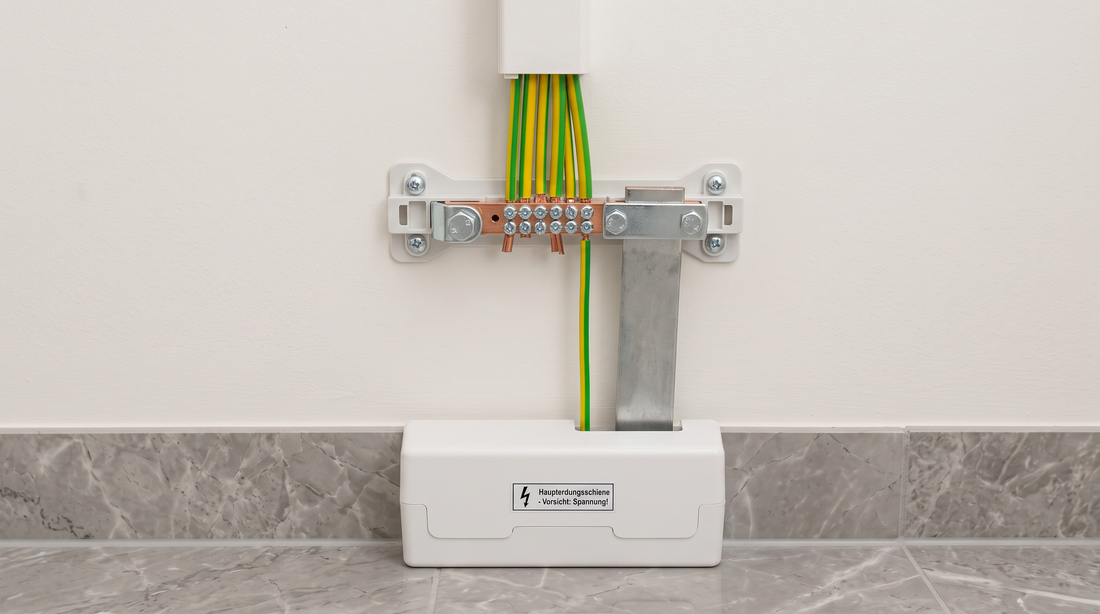

Potentialausgleich im Zählerschrank / Verteilerkasten Für den Haupt-Potentialausgleich (z. B. Wasserleitung, Heizung, Blitzschutzanlage) schreibt die VDE 0100-540 in der Regel mindestens 6 mm² Kupfer vor, häufig wird jedoch 16 mm² verbaut, um Reserven für spätere Erweiterungen zu haben.
PV-Anlagen / Balkonkraftwerke Bei Solaranlagen wird der Erdungsleiter meist an die Modulrahmen und den Wechselrichter angeschlossen. Üblich sind hier 4 mm² bis 6 mm², abhängig von Anlagengröße und Herstellervorgabe – die Angaben des Wechselrichter-Herstellers haben immer Vorrang vor pauschalen Werten.
Erdungsleiter für den Hausanschluss / Fundamenterder Hier kommen deutlich größere Querschnitte zum Einsatz, häufig 16 mm² bis 25 mm² Kupfer, da hier im Fehlerfall die größten Ströme abgeleitet werden müssen.
Woran erkenne ich das richtige Erdungskabel?
Achte beim Kauf auf folgende Angaben:
- Querschnitt in mm² – passend zum jeweiligen Anwendungsfall (siehe Tabelle oben)
- Farbe grün-gelb – Pflichtkennzeichnung für Schutz- und Erdungsleiter nach VDE
- Material Kupfer – Standard für Erdungsleitungen, da korrosionsbeständiger und leitfähiger als Alternativen
- Ein- oder mehrdrähtig (feindrähtig) – feindrähtige Ausführung ist flexibler und für viele Klemmen erforderlich
Häufige Fehler bei der Dimensionierung
- Querschnitt nur nach Kabellänge statt nach Außenleiterquerschnitt wählen – die Länge spielt bei der Erdung eine untergeordnete Rolle, entscheidend ist der Zusammenhang zur vorgeschalteten Absicherung.
- Bestehende, zu dünne Leitungen weiterverwenden, obwohl sich die Anlage (z. B. durch PV-Nachrüstung) verändert hat.
- Norm-Mindestwert mit Praxis-Empfehlung verwechseln – im Zweifel lieber eine Nummer größer wählen.
Fazit
Der Querschnitt eines Erdungskabels ergibt sich nicht aus Erfahrungswerten, sondern aus dem klaren Zusammenhang zur VDE 0100-540 und dem jeweiligen Anwendungsfall. Wer unsicher ist, sollte im Zweifel den nächstgrößeren Normquerschnitt wählen oder eine Elektrofachkraft hinzuziehen – insbesondere bei Arbeiten am Zählerschrank oder Hausanschluss.
